Vordersitze aus- und einbauen

Übersicht

Kurzbeschreibung	Dieser Artikel beschreibt den Ausbau der Vordersitze (SE/SEL).
Alle Positions- und Richtungsangaben erfolgen in Fahrtrichtung, sofern nicht weiter spezifiziert!
Schwierigkeitsgrad	einfach	mittel	schwer	Dauer
Hilfsperson	keine	Erleichterung	unbedingt erforderlich	0,5 Stunden
Ressourcen		Standardwerkzeuge		Sonderwerkzeuge
keine erforderlich.		Steckschlüssel SW10		keine erforderlich.

Sicherheit

Keine besonderen Sicherheitsaspekte.

Arbeitsfolge

Manuelle Sitzverstellung

• Falls vorhanden, Feuerlöscher samt Aufnahmeschale entfernen.

• Kopfstützen abnehmen.

• Kunststoffverkleidung abhebeln und Schraube SW10 lösen. Gleitschiene nach hinten aus dem Gurtschloss herausziehen.

(Diese Schritte sind nicht unbedingt nötig, erleichtern aber das Herausnehmen des Sitzes ungemein!)



• Sitz ganz nach hinten schieben und Verkleidungen links und rechts abnehmen.



• Links und rechts je 1 Schraube SW10 herausdrehen.



• Sitz ganz nach vorn schieben. Abdeckungen an den Sitzführungsschienen hinten abnehmen. Links und rechts je 1 Schraube SW10 herausdrehen (rote Pfeile).



• Falls vorhanden, Stecker für Gurtstraffer (grüner Pfeil) und Sitzheizungsstecker (je 2 pro Sitz) abstecken. Dazu Sitz sinnvollerweise nach vorn oder hinten kippen.

• Sitz aus dem Fahrzeug heben.

Der Einbau geschieht in umgekehrter Reihenfolge.

Elektrische Sitzverstellung

• Falls vorhanden, Feuerlöscher samt Aufnahmeschale entfernen.

• Kopfstützen abnehmen.

• Kunststoffverkleidung abhebeln und Schraube SW10 lösen. Gleitschiene nach hinten aus dem Gurtschloss herausziehen.

(Diese Schritte sind nicht unbedingt nötig, erleichtern aber das Herausnehmen des Sitzes ungemein!)

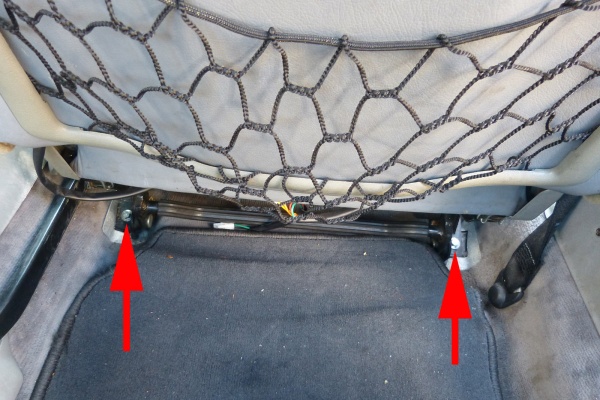

• Sitz ganz nach vorn fahren. Links und rechts je 1 Schraube SW10 herausdrehen (rote Pfeile).

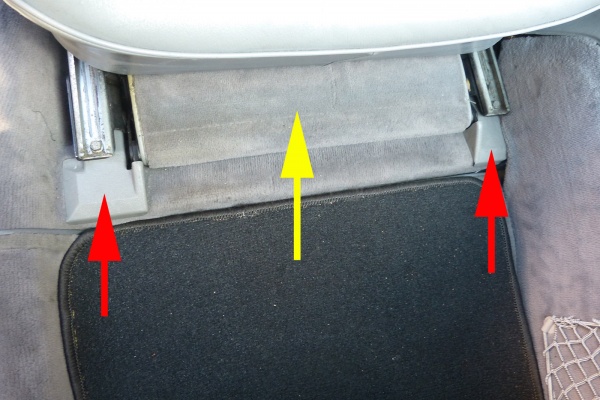

• Sitz ganz nach hinten fahren. Abdeckungsteppich (gelber Pfeil) und Verkleidungen links und rechts (rote Pfeile) abnehmen. (Es kann erforderlich sein, den Sitz vorn etwas nach oben zu fahren, um die Verkleidungen herausziehen zu können).



• Links und rechts unter den entfernten Verkleidungen je 1 Schraube SW10 herausdrehen.

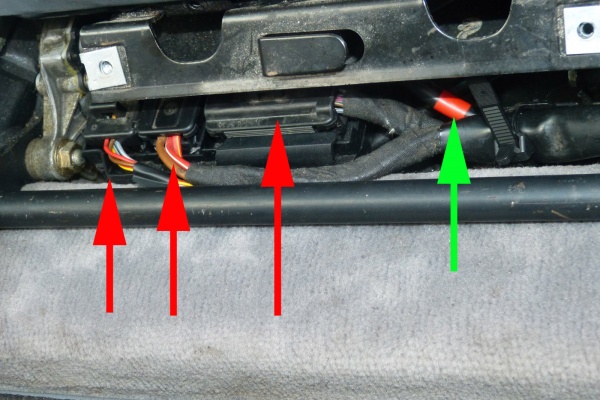

• Vorn am Sitz Kabelverbindungen der Sitzverstellung (rote Pfeile) und, falls vorhanden, Stecker für Gurtstraffer (grüner Pfeil) abstecken.



• Falls vorhanden, Sitzheizungsstecker (je 2 pro Sitz) abstecken. Dazu Sitz sinnvollerweise nach vorn oder hinten kippen.

• Sitz aus dem Fahrzeug heben.

Der Einbau geschieht in umgekehrter Reihenfolge.

Weitere Informationen siehe WIS 91-100 Fahrersitz aus- und einbauen bzw. 91-110 Beifahrersitz aus- und einbauen.
